Prefabrikerte betongbrobjelker er mye brukt i moderne brokonstruksjon fordi de tilbyr høy styrke, jevn kvalitet og raskere installasjon sammenlignet med -plasserte-konstruksjoner. Imidlertid er transport av disse store og tunge komponentene fra det prefabrikerte verftet til byggeplassen en av de mest utfordrende stadiene i ethvert broprosjekt.
Feil transport av brobjelker kan føre til strukturelle skader, prosjektforsinkelser, sikkerhetsrisiko og økte kostnader. Enten prosjektet involverer motorveibroer, jernbanebroer eller byoverganger, må entreprenører velge riktig transportutstyr, følge riktige lasteprosedyrer og implementere effektive sikkerhetstiltak.
I denne veiledningen vil vi forklare hvordan du transporterer prefabrikerte brobjelker av betong på en sikker måte, hvilket utstyr som vanligvis brukes, og hvordan du kan forbedre transporteffektiviteten samtidig som risikoen minimeres.
Hvorfor er sikker transport viktig for prefabrikkerte betongbrobjelker?
En prefabrikert betongbrodrager kan veie alt fra flere titalls tonn til mer enn 200 tonn avhengig av lengde og design. I motsetning til vanlig last har brodragere unike strukturelle egenskaper som krever spesialisert håndtering.
Transportfeil kan føre til:
Betongsprekker
Overdreven bøyespenning
Lastforskyvning under transport
Utstyrsfeil
Sikkerhetshendelser på stedet
Forsinkelser i prosjektplanen
På grunn av disse risikoene må broentreprenører utarbeide en fullstendig transportplan før de flytter noen bjelke fra produksjonsverftet til oppstillingsstedet.
Hvilke faktorer bør vurderes før du transporterer brobjelker?
Før transporten starter, bør ingeniører vurdere flere kritiske faktorer.
Bjelkedimensjoner og vekt
Det første trinnet er å bestemme bjelkens totale lengde, bredde, høyde og vekt. Disse parameterne påvirker utstyrsvalg og ruteplanlegging direkte.
Lang-spennbjelker krever ofte spesialisert transportutstyr for brobjelker som er i stand til å fordele lasten jevnt over flere aksler.
01
Transport avstand
Kort-transport inne i et prefabrikert verksted skiller seg betydelig fra motorveitransport mellom byer. Krav til utstyr, tillatelser og rutebegrensninger blir viktigere etter hvert som transportavstanden øker.
02
Veiforhold
Ingeniører bør inspisere:
Veibredde
Svingradius
Brolastgrenser
Veihellinger
Overflateforhold
Dårlig ruteplanlegging er en av de vanligste årsakene til transportforsinkelser.
03
Tilgang til byggeplassen
Mange brobyggingsprosjekter involverer smale adkomstveier og trange arbeidsområder. Transportutstyr må gi tilstrekkelig manøvreringsevne til å levere dragere sikkert til installasjonspunktet.
04
Hvilket utstyr brukes til transport av prefabrikkerte betongbrobjelker?
Flere transportløsninger er tilgjengelige avhengig av prosjektkrav.
Bjergebrobærere
Bjelkebrobærere er blant de mest effektive løsningene for transport av tunge brobjelker. Disse selvgående kjøretøyene er spesielt utviklet for brobyggingsprosjekter og gir utmerket stabilitet, styreytelse og last-bæreevne.
Moderne transportører kan transportere dragere som veier mer enn 200 tonn samtidig som de opprettholder høy driftseffektivitet.

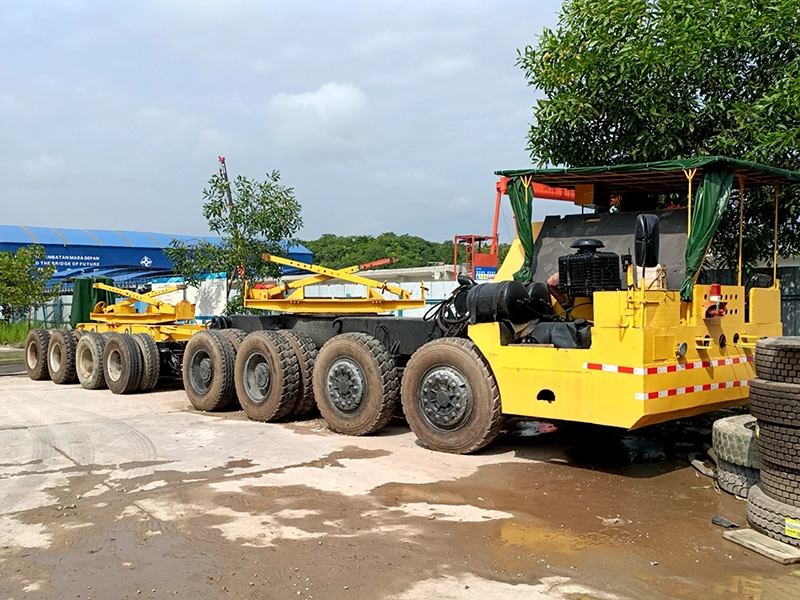

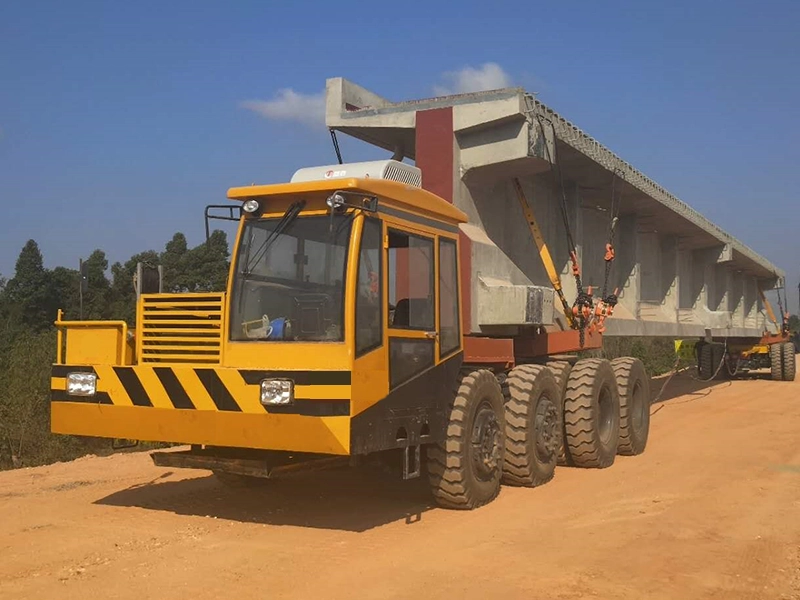

For prosjekter som involverer store-brobjelker,ORVC's 220 Tonn 8 Aksel Bjerge Brobærergir en pålitelig løsning med høy nyttelastkapasitet, hydraulisk styring og utmerket manøvrerbarhet.
Hvis du ikke er kjent med denne typen utstyr, kan du også lese vår guide:Hva er en bjelkebærer og hvorfor er den viktig for brokonstruksjon?
Girder Bridge Trailere
Tilhengere med bjelkebro brukes ofte når tauing er foretrukket. De tilbyr en praktisk løsning for transport av prefabrikerte betongdragere over mellomlange og lange avstander.
For bedre å forstå hvordan disse tilhengerne er utformet, se:Hva er den grunnleggende strukturen til en bjelkebrotilhenger?
Girder Dollies
Bjelkeduker brukes ofte sammen med traktorer og tilhengere for lang-transport av brobjelker. De hjelper til med å støtte bjelkeender og forbedre lastfordelingen under transport.
Lær mer i:Hvorfor er bjelkeduker avgjørende for moderne brokonstruksjonsprosjekter?
SPMT-er
Selvgående modultransportører (SPMT) er egnet for ekstremt tung last og komplekse transportprosjekter. De tilbyr eksepsjonell fleksibilitet, men er generelt dyrere enn dedikert brobjelketransportutstyr.
For en detaljert sammenligning, se:Brobjelketransporttilhenger vs SPMT Hvilken er best for transport av prefabrikerte betongbjelker?
Hvordan bør brobjelker lastes riktig?
Riktige lasteprosedyrer er avgjørende for sikker transport av brobjelker.
Bruk godkjente løftepunkter
Løft alltid bærebjelker ved å bruke tildelte løftepunkter spesifisert av konstruksjonsdesigneren. Feil løfteposisjoner kan skape overdreven belastning og forårsake sprekker.
Oppretthold riktig lastfordeling
Bjelkens vekt skal være jevnt fordelt over transportutstyret. Ujevn belastning øker stresskonsentrasjonene og reduserer stabiliteten.
Fest bærebjelken skikkelig
Bruk egnede sikringer, støtter og festesystemer for å hindre bevegelse under transport.
Operatører bør inspisere alle sikringsanordninger før avgang.
Bekreft utstyrets kapasitet
Overskrid aldri den nominelle lastekapasiteten til transportutstyr. En tilstrekkelig sikkerhetsmargin bør alltid opprettholdes.
Hvordan kan transportruter planlegges trygt?
Ruteplanlegging spiller en avgjørende rolle i transportsuksess.
Undersøk hele ruten
Gjennomfør en fullstendig ruteundersøkelse før transporten starter.
Se etter høydebegrensninger, vektbegrensninger, skarpe svinger, luftledninger og midlertidige konstruksjonssoner som kan påvirke sikker transport av brodragere.
Vurder brokryssinger
Eksisterende broer langs traseen skal kunne bære den kombinerte vekten av transportkjøretøyet og drageren.
Utarbeide alternative ruter
Uventede veistenginger kan forekomme under transport. Å ha beredskapsruter bidrar til å unngå kostbare forsinkelser.
Koordinere med lokale myndigheter
For overdimensjonerte laster kan det være nødvendig med transporttillatelser og trafikkstyringsplaner.
Hvilke sikkerhetstiltak bør følges under transport?
Transport av brobjelker innebærer betydelige operasjonelle risikoer, noe som gjør streng sikkerhetsstyring avgjørende gjennom hele prosessen. Et av de viktigste tiltakene er å kontrollere kjøretøyets hastighet, da for høy hastighet kan øke dynamisk belastning, redusere stabiliteten og øke risikoen for ulykker, spesielt ved transport av overdimensjonerte eller tunge brodragere. Transporthastighet bør alltid justeres i henhold til veiforhold, vær, trafikksituasjoner og lastegenskaper. Regelmessige utstyrsinspeksjoner er like kritiske. Operatører bør inspisere transportkjøretøyet grundig før avgang, under transport og ved ankomst for å sikre at alle systemer fungerer som de skal. Viktige inspeksjonsområder inkluderer dekk, bremsesystemer, styremekanismer, hydrauliske komponenter og lastsikringsenheter. Effektiv kommunikasjon er et annet viktig sikkerhetskrav. Sjåfører, eskortekjøretøyer, arbeidsledere og byggepersonell bør opprettholde konstant kommunikasjon gjennom hele transportoperasjonen for raskt å reagere på uventede situasjoner og koordinere bevegelser trygt. I tillegg bør kun trente og kvalifiserte operatører med erfaring innen tungtransport og brobjelketransport få lov til å betjene utstyret. Riktig opplæring bidrar til å sikre overholdelse av sikkerhetsprosedyrer, reduserer menneskelige feil og forbedrer den generelle transporteffektiviteten. Ved å kombinere hastighetskontroll, rutinemessige inspeksjoner, tydelig kommunikasjon og profesjonell operatøropplæring, kan entreprenører redusere transportrisikoen betydelig og sikre sikker levering av prefabrikerte betongbrobjelker.
Hvordan kan transporteffektiviteten forbedres?
Sikkerhet er essensielt, men effektivitet påvirker også prosjektets lønnsomhet.
Velg utstyr designet for brokonstruksjon
Formålsbygde-brobjelker overgår ofte generelt tungtransportutstyr fordi de er spesielt utviklet for bjelketransport.
Reduser håndteringsoperasjoner
Hver løfte- og reposisjoneringsoperasjon øker prosjekttid og risiko. Effektiv transportplanlegging minimerer unødvendig håndtering.
Optimaliser planlegging
Transport bør koordineres med produksjonsplaner og monteringsaktiviteter for å unngå flaskehalser.
Bruk moderne bjelketransportører
Mange entreprenører tar i bruk avanserte bjelketransportører for å effektivisere driften innenfor prefabrikerte verft og brobyggeplasser.
For mer informasjon, se:Bjelketransportere i prefabrikerte verft: fordeler, arbeidsflyt og hvorfor de er viktige for brokonstruksjon.
Hva er den beste løsningen for transport av store prefabrikerte betongbrobjelker?
Det finnes ingen universell transportløsning som passer til ethvert brobyggingsprosjekt. Den beste metoden for å transportere prefabrikerte betongbrobjelker avhenger av flere faktorer, inkludert dragerdimensjoner, transportavstand, prosjektbudsjett, tilgjengelighet på stedet og driftskrav. Ved å evaluere disse faktorene nøye, kan entreprenører velge utstyr som gir den beste balansen mellom sikkerhet, effektivitet og kostnadseffektivitet.
For transport innenfor brobyggeplasser eller mellom nærliggende prosjektsteder, anses dedikerte brobærere for bjelker ofte som det mest effektive alternativet. Disse spesialiserte kjøretøyene er designet spesielt for brobjelketransport og gir utmerket manøvrerbarhet, lastfordeling og operasjonsfleksibilitet. Deres evne til å navigere i trange byggemiljøer gjør dem spesielt verdifulle for moderne infrastrukturprosjekter der plassen er begrenset.
Når dragere skal transporteres over lengre avstander på offentlig vei, kan bjelkehengere kombinert med dragervogner være en praktisk og økonomisk løsning. Disse systemene kan romme et bredt spekter av bjelkestørrelser samtidig som de opprettholder transportstabilitet og samsvar med veiforskrifter. De brukes ofte til å flytte prefabrikerte betongbrobjelker fra produksjonsanlegg til byggeplasser.
For eksepsjonelt tung last eller svært komplekse transportscenarier kan Self-Propelled Modular Transporters (SPMT) være det foretrukne valget. SPMT-er gir uovertruffen fleksibilitet og presis lastkontroll, noe som gjør dem egnet for unike brokonstruksjonsprosjekter som involverer overdimensjonerte eller uregelmessige strukturer. Imidlertid betyr deres høyere anskaffelses- og driftskostnader at de vanligvis er reservert for spesialiserte applikasjoner.
Ettersom broprosjekter fortsetter å øke i skala og kompleksitet, tyr mange entreprenører til spesialbygget-transportutstyr som kombinerer høy nyttelastkapasitet med driftseffektivitet.
Konklusjon
Transport av prefabrikerte brobjelker av betong krever nøye planlegging, riktig utstyrsvalg og streng driftskontroll. Fra ruteundersøkelser og lastberegninger til utstyrsinspeksjoner og operatøropplæring, spiller hvert trinn i prosessen en kritisk rolle for vellykket transport av brobjelker.
Moderne brokonstruksjonsprosjekter er i økende grad avhengig av spesialisert utstyr som brobærere for bjelker, bjelketilhengere, bjelketransportere og bjelkevogner for å forbedre transporteffektiviteten og redusere operasjonell risiko. Ved å velge utstyr som er spesielt designet for transport av brobjelker, kan entreprenører bedre beskytte verdifulle strukturelle komponenter samtidig som prosjektplanene opprettholdes og kostnadene kontrolleres.
Ved å følge velprøvde beste fremgangsmåter for transport og bruke spesialbygget-brobjelketransportutstyr, kan prosjektteamene minimere risikoer, forbedre driftseffektiviteten og sikre vellykket gjennomføring av brokonstruksjonsprosjekter.
Hvorfor velge ORVC for brobjelketransportutstyr?
Ettersom brobyggingsprosjekter fortsetter å kreve høyere effektivitet, større nyttelastkapasitet og forbedret transportsikkerhet, blir det å velge riktig utstyrsleverandør like viktig som å velge selve transportløsningen.
På ORVC, spesialiserer vi oss på tungt-transportutstyr for brobjelker designet for moderne infrastrukturprosjekter. Vårt produktutvalg inkludererbjelkebroholdere, brobjelketransporthengere, bjelkeduker, bjelketransportere, og andre tilpassede tunge-transportløsninger for prefabrikkerte betongbrokonstruksjoner.
Blant våre flaggskipprodukter erORVC 220 tonn 8 akslet bjelkebrobærerer spesielt utviklet for å transportere store prefabrikerte brobjelker av betong sikkert og effektivt. Med en kraftig-8-akslet struktur, høy nyttelastkapasitet, hydraulisk styreteknologi og pålitelig lastfordelingsytelse, er den godt egnet for motorveibroer, jernbanebroer og store-infrastrukturprosjekter.
Viktige fordeler med ORVC-brobjelketransportutstyr inkluderer:
Høy nyttelastkapasitet for overdimensjonerte brodragere
Stabil og pålitelig lastfordeling
Utmerket manøvrerbarhet på trange byggeplasser
Slitesterk og kraftig-konstruksjonsdesign
Lavt vedlikeholdsbehov og lang levetid
Tilpassede løsninger basert på prosjektkrav
Profesjonell teknisk støtte og verdensomspennende eksporterfaring
Med mange års erfaring innen produksjon av tungt transportutstyr og internasjonal prosjektstøtte, er ORVC forpliktet til å hjelpe entreprenører med å forbedre transporteffektiviteten, redusere operasjonell risiko og fullføre krevende brokonstruksjonsprosjekter.
Hvis du leter etter en pålitelig løsning for transport av prefabrikkerte brobjelker, kan ORVC tilby utstyr skreddersydd for dine spesifikke prosjektkrav.
